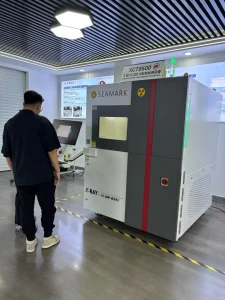

Seamark XCT8500 Máy X-Ray 3D CT
Khám phá máy X-ray 3D CT Seamark XCT8500 – giải pháp kiểm tra không phá hủy (NDT) phân khúc cao cấp cho linh kiện điện tử, bán dẫn và SMT. Xem ngay thông số kỹ thuật chi tiết!
Thông tin sản phẩm
Máy X-Ray 3D CT Seamark XCT8500: Giải Pháp Kiểm Tra NDT Đỉnh Cao Cho Ngành Bán Dẫn
Trong kỷ nguyên công nghệ cao, việc đảm bảo chất lượng tuyệt đối cho các linh kiện điện tử siêu nhỏ như chip bán dẫn, bo mạch SMT hay vi mạch tích hợp là yếu tố sống còn của doanh nghiệp. Hệ thống máy x-ray 3D CT Seamark XCT8500 ra đời như một bước đột phá công nghệ, mang đến giải pháp kiểm tra không phá hủy (NDT) với độ chính xác tiệm cận mức nano mét.
Bài viết này sẽ phân tích chi tiết từ công nghệ, thông số kỹ thuật đến các ứng dụng thực tế để giải mã lý do tại sao Seamark XCT8500 lại là lựa chọn hàng đầu của các phòng Lab R&D và nhà máy sản xuất thông minh hiện nay.
1. Công Nghệ Chụp Cắt Lớp Vi Tính 3D CT Đột Phá
Khác biệt hoàn toàn với các dòng máy chụp phẳng 2D truyền thống dễ bị chồng lấp hình ảnh, Seamark XCT8500 sở hữu công nghệ máy x-ray 3D CT (Computed Tomography) tiên tiến. Thiết bị kết hợp giữa hai chế độ quét linh hoạt:
- Planar CT (PCT): Chuyên dụng cho việc quét cắt lớp theo mặt phẳng, tối ưu riêng cho các bo mạch PCB phức tạp hoặc các lớp chip xếp chồng.
- Cone-Beam CT: Quét khối hình nón quay 360 độ, dựng lại mô hình đồ họa 3D hoàn chỉnh của vật thể bên trong không gian ba chiều.
Nhờ thuật toán dựng hình siêu tốc, máy chỉ mất 20 giây để quét và 30 giây để xuất mô hình 3D trực quan. Kỹ sư có thể dễ dàng “cắt” vật thể ở bất kỳ góc độ nào để kiểm tra cấu trúc bên trong mà không cần bóc tách hay làm hỏng sản phẩm mẫu.
2. Phần Cứng Cao Cấp Định Hình Độ Chính Xác Nano
Để đạt được chất lượng hình ảnh siêu nét, hãng Seamark đã trang bị cho model XCT8500 những linh kiện phần cứng hàng đầu thế giới:
Ống Phát Tia X Cấu Trúc Mở (Open Micro-focus Tube)
Trái tim của hệ thống là ống phát tia X dạng hở đến từ thương hiệu danh tiếng COMET. Với kích thước tiêu điểm cực nhỏ (Focus Size < 1 µm), chùm tia X được hội tụ tối đa, loại bỏ hiện tượng mờ ảnh. Thiết kế dạng mở cho phép kỹ sư bảo trì thay thế filament dễ dàng, giúp tối ưu chi phí vận hành và mang lại tuổi thọ thiết bị gần như vô hạn.
Bộ Dò Tấm Phẳng (Flat Panel Detector – FPD) Độ Phân Giải Cao
Máy sử dụng cảm biến kỹ thuật số silicon vô định hình với ma trận điểm ảnh lên tới 1536 × 1536 pixel cùng bộ chuyển đổi tín hiệu 16-bits. Sự kết hợp này mang lại dải động cực rộng, hiển thị hình ảnh xám có độ tương phản sâu, giúp bóc tách rõ ràng ranh giới giữa các vật liệu có mật độ khác nhau (như vàng, đồng, thiếc, nhựa resin).
Khả Năng Phóng Đại Hình Học Lên Đến 2500 Lần
Nhờ khoảng cách tiêu cự cực ngắn và cơ chế di chuyển thông minh, Seamark XCT8500 có khả năng phóng đại hình học ấn tượng. Máy dễ dàng phát hiện các khuyết tật siêu nhỏ, các vết nứt gãy vi mô hoặc bóng khí có kích thước nhỏ hơn 500 nm (0.5 µm).
3. Thông Số Kỹ Thuật Chi Tiết Của Seamark XCT8500
| Đặc Tính | Thông Số Kỹ Thuật |
|---|---|
| Hệ thống nguồn phát X-Ray | Điện áp: 20 ~ 160KV | Dòng điện: 0.01mA ~ 1.0mA | Công suất tối đa: 64W |
| Kích thước tiêu điểm ống phát | < 1 µm (Micro-focus) |
| Cảm biến hình ảnh (FPD) | Trường nhìn (FOV): 154mm × 154mm | Tốc độ: 30 fps |
| Khả năng dịch chuyển đầu dò | Nghiêng góc ±60° | Xoay tròn 360° |
| Kích thước khay chứa mẫu | 645mm × 635mm (Vùng quét hữu dụng: 500mm × 500mm) |
| Hệ điều hành & Máy tính | Trạm đồ họa chuyên dụng DELL OptiPlex (Bộ vi xử lý Core i9) |
| Kích thước & Trọng lượng tổng thể | L1500 × W1650 × H2250 (mm) | Trọng lượng: ~2950 KG |
4. Ứng Dụng Thực Tế Trong Các Ngành Công Nghiệp Mũi Nhọn
Với cấu hình mạnh mẽ, máy x-ray 3D CT Seamark XCT8500 là công cụ đắc lực phục vụ cho công tác nghiên cứu (R&D), kiểm soát chất lượng (QA/QC) và phân tích lỗi (Failure Analysis) trong các lĩnh vực:
- Đóng gói bán dẫn nâng cao: Kiểm tra các mối hàn siêu nhỏ, dây dẫn vàng (bonding wire), độ rỗng (voids) trong wafer và cấu trúc lớp xếp chồng của chip.
- Công nghệ SMT & Bo mạch điện tử: Phát hiện lỗi bong tróc chân hàn ẩn dưới các linh kiện gầm cao như BGA, IC, Module công suất lớn IGBT, CSP mà mắt thường hoặc kính hiển vi không thể nhìn thấy.
- Chế tạo cơ khí chính xác: Soi cấu trúc rỗng, vết nứt ngầm bên trong các cảm biến đúc, rơ-le, vỏ động cơ mini, vật liệu composite thế hệ mới.
5. Kết Luận: Có Nên Đầu Tư Seamark XCT8500?
Dù có trọng lượng khá lớn (gần 3 tấn) đòi hỏi nền xưởng chống rung đạt chuẩn và chi phí đầu tư ban đầu tương đối cao, nhưng những giá trị mà Seamark XCT8500 mang lại là hoàn toàn vượt trội. Hệ thống tích hợp thuật toán AI hỗ trợ lập trình Wizard tự động, tự động đánh giá sản phẩm Đạt/Lỗi (OK/NG) giúp loại bỏ hoàn toàn sai sót do cảm quan của con người. Đồng thời, thiết kế vỏ bọc chì nghiêm ngặt đảm bảo an toàn bức xạ tuyệt đối cho kỹ sư vận hành.
Đầu tư máy x-ray 3D CT Seamark XCT8500 chính là lời khẳng định về năng lực công nghệ và cam kết chất lượng của doanh nghiệp trước những đối tác toàn cầu khắt khe nhất.
