Hướng Dẫn Lựa Chọn Máy X-Ray Công Nghiệp Seamark X6600 Chuẩn An Toàn Cho Nhà Máy Tại Việt Nam

Đăng vào bởi MAXLAB JSC
Hướng Dẫn Lựa Chọn Máy X-Ray Công Nghiệp Seamark X6600 Chuẩn An Toàn Cho Nhà Máy Tại Việt Nam
11
Th10
Trong bối cảnh sản xuất hiện đại, việc đầu tư máy X-ray công nghiệp chất lượng cao là giải pháp then chốt giúp các nhà máy EMS và SMT tại Việt Nam đạt mức chất lượng “Zero-Defect” (Không lỗi). Với sự xuất hiện của các cấu trúc linh kiện siêu nhỏ và phức tạp như chip BGA, QFN hay Flip-Chip, các phương pháp kiểm tra quang học truyền thống (AOI) đã không còn đủ khả năng nhìn xuyên qua các mối hàn ẩn. Đó là lý do các nhà xưởng công nghệ cao đang đồng loạt chuyển hướng sang công nghệ kiểm tra không phá hủy (NDT).
Hiện nay, Thiết bị Maxlab tự hào là đơn vị phân phối chính hãng thương hiệu Seamark ZM tại Việt Nam. Trong danh mục sản phẩm của hãng, dòng máy chụp X-ray công nghiệp Offline Seamark X6600 được đánh giá là “Tiêu chuẩn vàng” – giải pháp cân bằng hoàn hảo giữa hiệu năng phân tích lỗi siêu vi, độ an toàn bức xạ nghiêm ngặt và chi phí đầu tư tối ưu cho mọi phòng Lab lẫn xưởng sản xuất.

1. Máy X-Ray Công Nghiệp Seamark X6600 Là Gì? Đâu Là Phân Khúc Phù Hợp?

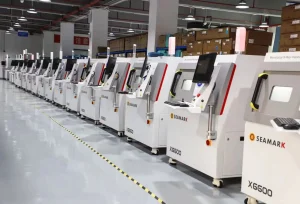

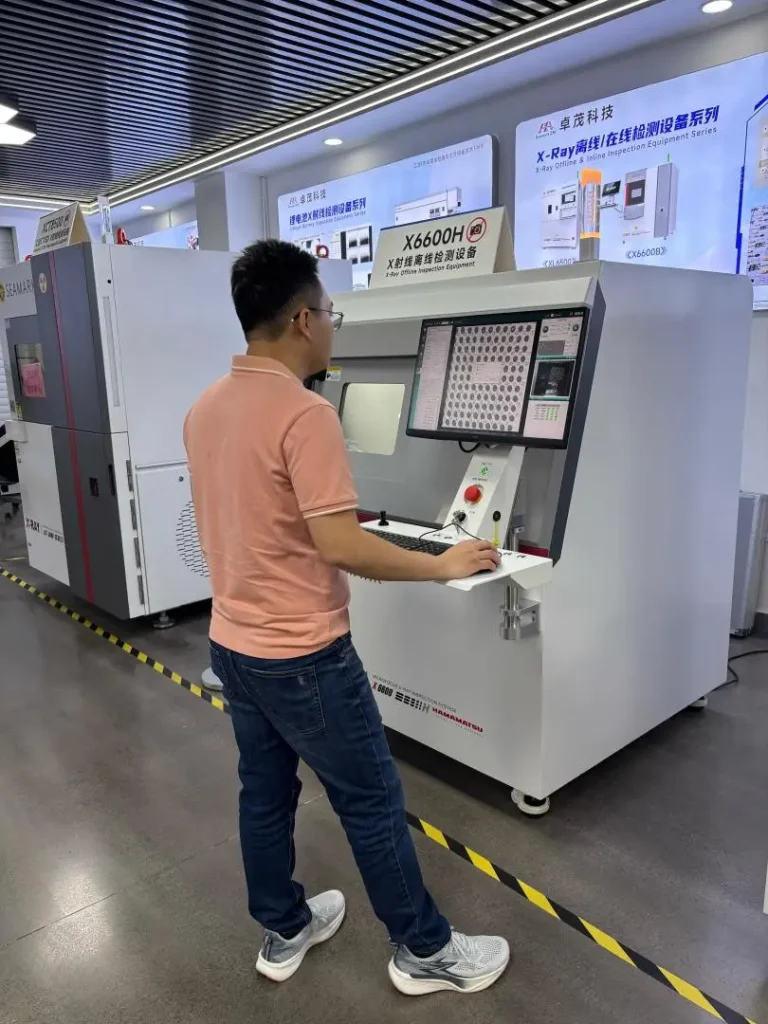

Seamark X6600 là dòng máy chụp X-ray công nghiệp thuộc hệ thống Offline Precision Microfocus. Khác với các hệ thống Inline tự động chạy liên tục trên băng chuyền sản xuất lớn, dòng máy Offline này được thiết kế tách biệt nhằm phục vụ cho các nhiệm vụ:
    • Kiểm tra xác suất theo mẻ (Batch Inspection): Giúp kỹ sư lấy mẫu bo mạch từ dây chuyền SMT để phân tích sâu mà không làm gián đoạn tốc độ chạy máy của toàn hệ thống.
    • Phân tích hỏng hóc và khiếu nại (Failure Analysis): Hỗ trợ đắc lực cho phòng quản lý chất lượng (QA/QC) điều tra nguyên nhân gây lỗi bo mạch khi có phản hồi từ khách hàng.
    • Nghiên cứu và Phát triển (R&D): Kiểm thử giới hạn vật liệu, linh kiện mới trước khi đưa vào sản xuất hàng loạt.

Với kích thước buồng máy tối ưu, Seamark X6600 dễ dàng bố trí trong phòng thí nghiệm hoặc đặt ngay cạnh các line SMT tại các khu công nghiệp mà không gây tốn diện tích nhà xưởng.

2. Tiêu Chuẩn An Toàn Bức Xạ Và Pháp Lý Bắt Buộc Tại Việt Nam

Khi đầu tư một thiết bị kiểm tra X-ray, rào cản lớn nhất của các doanh nghiệp tại Việt Nam không chỉ là giá thành mà là thủ tục pháp lý liên quan đến an toàn bức xạ. Tại Việt Nam, máy X-ray công nghiệp là thiết bị bức xạ chịu sự quản lý nghiêm ngặt của Cục An toàn bức xạ và hạt nhân (Bộ Khoa học và Công nghệ). Doanh nghiệp bắt buộc phải hoàn thành hồ sơ xin Giấy phép tiến hành công việc bức xạ và người vận hành phải có chứng chỉ an toàn còn hiệu lực.
Hiểu được nỗi lo đó, dòng máy Seamark X6600 do Thiết bị Maxlab cung cấp được nhập khẩu chính hãng với đầy đủ chứng nhận chất lượng quốc tế cao nhất như CE và FDA.
    • Kết cấu Cabinet bọc chì 3 lớp: Máy tuân thủ nghiêm ngặt tiêu chuẩn quốc tế IEC 61010-2-091 dành cho hệ thống X-quang buồng kín.
    • Mức rò rỉ an toàn tuyệt đối: Suất liều bức xạ rò rỉ môi trường bên ngoài buồng máy khi hoạt động liên tục luôn ở mức < 1 μSv/h (thực tế ghi nhận chỉ quanh mức 0.3 – 0.5 μSv/h), hoàn toàn an toàn cho sức khỏe của kỹ sư vận hành đứng cạnh máy suốt ca làm việc.
    • Hệ thống khóa liên động cơ khí (Interlock): Tia X sẽ lập tức ngắt tự động nếu cửa buồng máy bị mở đột ngột hoặc có bất kỳ sự cố an toàn nào kích hoạt, ngăn chặn hoàn toàn nguy cơ phơi nhiễm phóng xạ ngoài ý muốn.

3. Các “Vũ Khí Kỹ Thuật” Đắt Giá Giúp Seamark X6600 Khẳng Định Vị Thế

Kỹ sư QC tại các nhà máy điện tử tinh vi luôn đòi hỏi độ phân giải hình ảnh cực cao để bắt được những lỗi siêu vi bên trong bo mạch. Dưới đây là những tính năng công nghệ vượt trội giúp Seamark X6600 trở thành chiếc máy soi bo mạch X-ray được săn đón nhất:

Bóng Phát Tia X Microfocus Siêu Mịn (90kV/130kV)

Trái tim của Seamark X6600 nằm ở nguồn phát tia X Microfocus dạng ống kín (Sealed Tube) nhập khẩu cao cấp từ các thương hiệu hàng đầu thế giới (như Hamamatsu Nhật Bản). Tiêu cự tiêu điểm (Focal Spot) siêu nhỏ chỉ từ 5 – 15 μm kết hợp với điện áp tùy chọn 90kV hoặc 130kV. Độ mịn tiêu cự này cho phép tia X đâm xuyên qua các lớp vật liệu dày mà vẫn giữ được độ sắc nét kinh ngạc, hiển thị rõ ràng những chi tiết siêu vi như sợi dây hàn vàng (Wire Bonding) có đường kính chỉ bằng sợi tóc trong các linh kiện bán dẫn.

Góc Quét Nghiêng 2.5D (Tilt 60°/65°) – Khắc Tinh Của Lỗi Chân Chip BGA

Lỗi “gối đầu” (Head-in-Pillow), lệch trục chân chip hoặc vết nứt vi mô dưới chân mối hàn BGA là những lỗi cực kỳ tinh vi. Nếu chỉ chụp ảnh X-ray từ góc thẳng đứng 0 độ (Top-down view), hình ảnh 2D thông thường sẽ bị chồng lấp và rất khó phát hiện.
Seamark X6600 giải quyết triệt để bài toán này nhờ cơ chế xoay đồng bộ linh hoạt giữa bóng phát và cảm biến phẳng (Flat Panel Detector) tạo góc nghiêng lên đến 60° – 65°. Kỹ sư có thể dễ dàng điều khiển máy quay nghiêng góc nhìn linh kiện, tạo ra hình ảnh cắt lớp dọc góc nghiêng phẳng (2.5D). Từ đó, mọi vết nứt ẩn, chân chip dính khớp hay bong tróc mối hàn đều bị phơi bày rõ ràng trên màn hình.

Phần Mềm Tự Động Tính Tỷ Lệ Bọt Khí (Voiding) Bằng AI “1 Chạm”

Theo tiêu chuẩn quốc tế IPC-A-610 áp dụng phổ biến tại các nhà máy điện tử Việt Nam, tỷ lệ bọt khí (Voiding) trong mối hàn BGA hoặc các miếng đệm nhiệt (Thermal Pad) không được vượt quá mức quy định (thường là 25%).
Với Seamark X6600, kỹ sư không cần đo đạc hay phán đoán thủ công bằng mắt. Phần mềm phân tích hình ảnh thông minh đi kèm máy tích hợp thuật toán AI tự động nhận diện chân chip, khoanh vùng vị trí bọt khí, tính toán chính xác phần trăm diện tích bọt khí và xuất ra kết quả đạt/lỗi (Pass/Fail hoặc OK/NG) ngay lập tức. Tính năng này giúp loại bỏ hoàn toàn sai số do yếu tố con người và chuẩn hóa quy trình báo cáo chất lượng.

Chế Độ Quét Tự Động Hàng Loạt (CNC Multi-point Array)

Để tối ưu năng suất làm việc cho phòng QC, Seamark X6600 trang bị bàn mẫu kích thước lớn cho phép đặt những tấm bo mạch PCB cỡ lớn. Đặc biệt, máy sở hữu tính năng lập trình CNC tự động. Đối với các mẻ bo mạch có thiết kế giống nhau, kỹ sư chỉ cần thiết lập tọa độ chụp cho bo mạch đầu tiên một lần duy nhất. Kể từ bo mạch thứ hai, máy sẽ tự động di chuyển bàn mẫu, tự căn nét, tự chụp và phân tích lỗi hàng loạt theo lộ trình định sẵn, giúp tiết kiệm lên tới 70% thời gian kiểm thử so với việc thao tác thủ công từng điểm.

4. Ứng Dụng Thực Tế Của Seamark X6600 Tại Các Ngành Công Nghiệp Việt Nam

Nhờ độ linh hoạt cao của một hệ thống Offline Precision, máy X-ray Seamark X6600 được ứng dụng rộng rãi trong nhiều ngành dọc mũi nhọn tại các Khu công nghiệp Việt Nam hiện nay:
    • Ngành Điện tử & SMT (EMS): Kiểm tra mối hàn BGA, chip QFN, linh kiện IC màng mỏng, bo mạch điện tử đa lớp cho điện thoại thông minh, máy tính bảng và các thiết bị IoT của các vendor lớn (vệ tinh cho Samsung, Foxconn, Luxshare…).
    • Ngành Sản xuất Pin Lithium-Ion (EV & Di động): Kiểm tra cấu trúc nội bộ của cell pin, phát hiện lỗi xếp lớp (Stacking) bị lệch, cuộn cực (Winding) bị nhăn hoặc dị vật kim loại lẫn vào trong quá trình sản xuất nhằm ngăn ngừa nguy cơ cháy nổ pin xe điện.
    • Ngành Đúc & Cơ khí chính xác (Casting): Kiểm tra các chi tiết nhôm đúc, gang đúc cỡ nhỏ, phát hiện rỗ khí ẩn dưới bề mặt kim loại trước khi tiến hành gia công cơ khí.

5. Tại Sao Nên Chọn Đầu Tư Seamark X6600 Qua Thiết Bị Maxlab?

Việc mua một thiết bị công nghệ cao và giá trị như máy X-ray công nghiệp đòi hỏi doanh nghiệp phải lựa chọn một đối tác có năng lực kỹ thuật tại chỗ vững mạnh. Thiết bị Maxlab tự hào mang đến cho quý khách hàng những cam kết dịch vụ độc quyền:
    1. Hàng chính hãng 100%: Cam kết cung cấp thiết bị mới 100%, đầy đủ giấy chứng nhận xuất xứ (CO), chứng nhận chất lượng (CQ) trực tiếp từ nhà máy Seamark ZM.
    2. Dịch vụ hỗ trợ kỹ thuật tại chỗ 24/7: Đội ngũ kỹ sư của Maxlab được đào tạo chuyên sâu bởi các chuyên gia chính hãng Seamark. Chúng tôi sẵn sàng có mặt tại nhà máy của khách hàng trong vòng 24 giờ tại khu vực nội thành và các KCN lân cận để xử lý sự cố, bảo trì, hiệu chuẩn máy, giảm thiểu tối đa thời gian chết (Down-time) của dây chuyền.
    3. Hỗ trợ hồ sơ pháp lý & Đo bức xạ: Maxlab đồng hành cùng doanh nghiệp trong việc cung cấp hồ sơ kỹ thuật của máy, hỗ trợ đo đạc thực tế suất liều phóng xạ bằng thiết bị chuyên dụng để doanh nghiệp hoàn thiện thủ tục xin cấp phép an toàn bức xạ với cơ quan quản lý một cách nhanh chóng nhất.
    4. Chương trình “Gửi mẫu liền tay – Nhận ngay ảnh X-Ray miễn phí”: Bạn muốn kiểm tra xem Seamark X6600 có thể bắt được lỗi cụ thể trên bo mạch của công ty mình hay không? Thiết bị Maxlab sở hữu phòng Lab Demo sẵn dòng máy này. Quý khách hàng chỉ cần gửi mẫu bo mạch hoặc linh kiện lỗi đến văn phòng Maxlab, đội ngũ kỹ sư của chúng tôi sẽ tiến hành quét mẫu, xuất file hình ảnh chụp cắt lớp độ phân giải cao và gửi lại báo cáo chi tiết hoàn toàn MIỄN PHÍ để bạn đánh giá năng lực thực tế của thiết bị trước khi xuống tiền đầu tư.

KẾT LUẬN

Lựa chọn máy X-ray công nghiệp Seamark X6600 chính là bước đi chiến lược giúp nhà máy của bạn nâng tầm năng lực kiểm soát chất lượng, đáp ứng các tiêu chuẩn khắt khe từ những đối tác quốc tế khó tính nhất. Hãy để Thiết bị Maxlab đồng hành cùng bạn trên con đường xây dựng hệ thống sản xuất “Zero-Defect” an toàn và hiệu quả.
Doanh nghiệp của bạn đang tìm kiếm giải pháp tối ưu quy trình kiểm thử bo mạch hoặc phân tích lỗi linh kiện? Hãy để lại thông tin ngay bên dưới hoặc liên hệ Hotline của Thiết bị Maxlab để đặt lịch hẹn Test mẫu bo mạch miễn phí trên máy Seamark X6600 ngay hôm nay!
