CẨM NANG TOÀN DIỆN VỀ MÁY ĐO ĐỘ CỨNG TRONG NGÀNH NHIỆT LUYỆN KIM LOẠI

1. MÁY ĐO ĐỘ CỨNG LÀ GÌ?

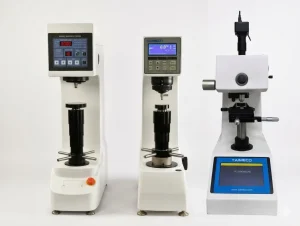

2. BA PHƯƠNG PHÁP ĐO ĐỘ CỨNG KINH ĐIỂN: ROCKWELL, BRINELL VÀ VICKERS

Đặc điểm	Phương pháp Rockwell (HRC, HRB, HRA)	Phương pháp Brinell (HB / HBW)	Phương pháp Vickers (HV)
Mũi ấn sử dụng	Kim cương hình nón góc 120∘120 raised to the composed with power 120∘ hoặc viên bi thép 1 /16 inch.	Viên bi hợp kim cứng đường kính 1, 2.5, 5 hoặc 10 mm.	Kim cương hình tháp chóp vuông bốn mặt góc đối diện 136∘136 raised to the composed with power 136∘ .
Nguyên lý đo	Đo chiều sâu biến dạng hình học của vết lõm dưới 2 cấp lực.	Đo đường kính vết lõm tròn để tính tỷ số lực/diện tích.	Đo độ dài 2 đường chéo hình thoi dưới kính phóng đại.
Ưu điểm	Tốc độ đo cực nhanh (3-5s), hiển thị kết quả trực tiếp, không cần ngắm đo.	Vết lõm lớn giúp “trung bình hóa” các vùng không đồng nhất của vật liệu.	Vạn năng, độ chính xác cao nhất, đo được từ lực siêu nhỏ đến lực lớn.
Ứng dụng thực tế	Thép sau tôi thể tích, tôi cao tần, dao cắt, vòng bi, bánh răng…	Ngành đúc gang (gang xám, gang cầu), phôi thép đúc thô, thép rèn…	Chi tiết siêu mỏng, lớp xử lý thấm Nitơ, thấm Cacbon, mạ crom cứng…
Tiêu chuẩn áp dụng	ASTM E18 / ISO 6508	ASTM E10 / ISO 6506	ASTM E384 / ISO 6507

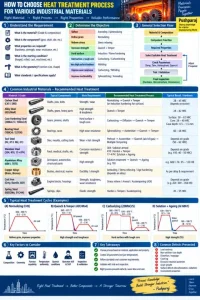

3. QUY TRÌNH NHIỆT LUYỆN TIÊU BIỂU VÀ SỰ THAY ĐỔI CƠ TÍNH VẬT LIỆU

Phôi thép được nung nóng lên dải nhiệt độ 850∘C−900∘C, giữ nhiệt từ 0.5 đến 2 giờ nhằm chuyển biến hoàn toàn sang tổ chức Austenite, sau đó đưa ra làm nguội tự nhiên ngoài không khí. Quá trình này giúp làm mịn hạt tinh thể, khử bỏ các ứng suất dư sinh ra do quá trình cán nóng hoặc rèn trước đó. Độ cứng sau bình thường hóa ở mức trung bình thấp, giúp thép dẻo dai và dễ dàng gia công cắt gọt.

B. Tôi & Ram dịch thể (Quench & Temper) – Áp dụng cho Thép Hợp Kim (Ví dụ: 42CrMo4) Thép được nung lên mức 840∘C−870∘C (giữ nhiệt 0.5 – 1 giờ), sau đó đột ngột nhúng vào bể dầu. Tổ chức dẻo dai bị cưỡng bức biến đổi thành cấu trúc Martensite có độ cứng cực cao nhưng lại rất giòn. Ngay sau đó, thép phải được đưa vào lò Ram (Tempering) ở nhiệt độ 550∘C−650∘C (giữ 1 – 2 giờ) rồi làm nguội ngoài không khí để giải tỏa độ giòn, tạo ra sự cân bằng hoàn hảo giữa độ bền kéo cao và độ dẻo dai va đập. Độ cứng mục tiêu thường nằm trong khoảng 28 – 42 HRC.

Do mác thép này có hàm lượng carbon thấp, người ta phải xếp chi tiết vào lò thau khí/thể lỏng giàu carbon ở nhiệt độ cao 900∘C−930∘C trong thời gian dài (4 – 8 giờ) để nguyên tử Carbon khuếch tán sâu vào bề mặt. Sau đó hạ nhiệt xuống 830∘C−870∘C, tôi dầu, rồi ram thấp ở 150∘C−200∘C. Quá trình tạo ra vỏ bề mặt giàu carbon biến thành Martensite siêu cứng (58 – 62 HRC) chống mài mòn, trong khi lõi thép vẫn giữ hàm lượng carbon thấp nên cực dẻo dai (28 – 40 HRC) chịu được va đập mạnh. Độ sâu lớp thấm cứng dao động từ 0.5 – 1.5 mm.

Khác với thép, nhôm được nung ở nhiệt độ thấp 530∘C−550∘C, tôi nước để giữ các nguyên tố hợp kim ở trạng thái dung dịch rắn bão hòa dư. Sau đó, cấu trúc này được “Hóa già nhân tạo” bằng cách nung ở 160∘C−180∘C
trong một thời gian rất dài (8 – 12 giờ). Các pha hợp kim siêu mịn sẽ kết tủa đồng đều, kìm hãm sự trượt của các lệch tinh thể, giúp độ bền của nhôm tăng lên gấp nhiều lần (đạt trạng thái T6), độ cứng đạt khoảng 95 – 120 HB.

4. ỨNG DỤNG THỰC TẾ CỦA MÁY ĐO ĐỘ CỨNG TRONG NHIỆT LUYỆN

• • Kiểm soát chất lượng phôi đầu vào: Sử dụng máy đo độ cứng Brinell hoặc Rockwell để kiểm tra mác thép nhập kho. Nếu độ cứng phôi quá cao so với tiêu chuẩn, chứng tỏ phôi chưa được ủ mềm, nếu đưa thẳng vào máy phay CNC sẽ gây mẻ dao, gãy mũi khoan.
  • Nghiệm thu chất lượng buồng lò nhiệt luyện: Sau khi ra một mẻ tôi, việc đầu tiên của kỹ sư KCS là bấm độ cứng HRC tại nhiều vị trí khác nhau trên chi tiết. Nếu độ cứng không đều hoặc thấp hơn bản vẽ, có thể lò bị rò rỉ nhiệt, khí bảo vệ bị nhiễm oxy làm mất carbon bề mặt, hoặc dầu tôi bị suy giảm chất lượng.
  • Xác định chiều sâu lớp thấm (Case Depth): Với các chi tiết thấm carbon hoặc thấm nitơ, người ta tiến hành cắt ngang chi tiết mẫu, đo một đường thẳng các điểm Vickers (HV) từ rìa ngoài đi dần vào trong lõi. Điểm mà tại đó độ cứng tụt xuống mức quy định (ví dụ 550 HV) chính là giới hạn độ sâu lớp thấm cứng.
  • Ngăn ngừa các khuyết tật hư hỏng sớm: Đo độ cứng giúp phát hiện sớm các lỗi như: Độ cứng quá thấp (làm chi tiết nhanh mòn), độ cứng quá cao (gây giòn, nứt vỡ khi vận hành), hoặc biến dạng/vênh bề mặt do ứng suất nội bộ.

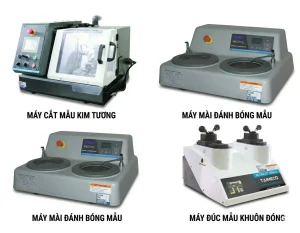

5. THIẾT BỊ CHUẨN BỊ MẪU VÀ QUY TRÌNH THỰC HIỆN TIÊU CHUẨN

5.1. Các thiết bị chuẩn bị mẫu cốt lõi

1. 1. Máy cắt mẫu kim tương (Metallographic Cutting Machine): Sử dụng lưỡi cắt đá mài hoặc kim cương, tích hợp hệ thống phun nước làm mát lưu lượng lớn nhằm triệt tiêu hoàn toàn nhiệt lượng sinh ra khi cắt, tránh hiện tượng “ram lại” làm thay đổi độ cứng thực tế của mẫu tại vùng cắt.
   2. Máy đúc mẫu / Ép lốc (Mounting Press): Đối với các thỏi thép cắt nhỏ, mỏng hoặc hình dáng phức tạp, người ta đưa vào máy này để ép nhiệt cùng bột nhựa Bakelite tạo thành các khối hình trụ tiêu chuẩn (đường kính 30mm hoặc 40mm) để dễ cầm nắm khi mài.
   3. Máy mài và đánh bóng mẫu (Grinding & Polishing Machine): Thiết bị có thớt quay biến tần, sử dụng các cấp giấy nhám từ thô đến mịn (P180, P400, P800, P1200, P2000) và thớt vải nỉ phun dung dịch kim cương để biến bề mặt thép thành một tấm gương sáng bóng.

5.2. Quy trình thực hiện phép đo chuẩn ISO

• • Bước 1 – Chuẩn bị bề mặt: Với phép đo Rockwell HRC/Brinell HB nhanh, chỉ cần mài sạch lớp vảy oxit bằng máy mài phẳng, lộ rõ ánh kim. Với phép đo Vickers HV lớp thấm, bắt buộc đúc lốc mẫu, mài tinh và đánh bóng đạt độ nhám bề mặt Ra < 0.1 µm (sáng như gương).
  • Bước 2 – Cố định mẫu: Đảm bảo đe máy sạch sẽ, không dính dầu mỡ. Đặt mẫu sao cho mặt đo và mặt đáy song song tuyệt đối với nhau. Nếu đo trục tròn, bắt buộc phải dùng đe rãnh chữ V.
  • Bước 3 – Gia tải: Quay trục ren đưa mẫu tiếp xúc với mũi ấn. Thực hiện nhấn nút để máy tự động thực hiện chu trình: Gia tải sơ cấp→Gia tải thứ cấp→Giữ tải (Dwell time 5-10 giây)→Dỡ tải.
  • Bước 4 – Thu thập dữ liệu: Tiến hành đo ít nhất 3 điểm trên cùng một vùng kiểm tra. Khoảng cách giữa tâm 2 vết lõm phải lớn hơn hoặc bằng 3 lần đường kính vết lõm để tránh hiện tượng biến cứng cục bộ của điểm đo trước làm ảnh hưởng điểm đo sau. Lấy giá trị trung bình cộng làm kết quả cuối cùng.

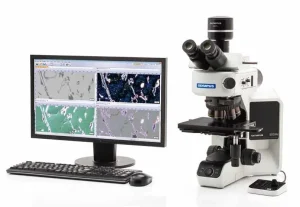

6. MỞ RỘNG: KÍNH HIỂN VI KIM TƯƠNG – CÔNG CỤ BỔ SUNG HOÀN HẢO

7. CHIẾN LƯỢC LỰA CHỌN ĐẦU TƯ NGÂN SÁCH MÁY ĐO ĐỘ CỨNG

7.1. Phân khúc tối ưu chi phí – Thương hiệu VEIYEE (Trung Quốc)

• • Thế mạnh: Veiyee nổi tiếng toàn cầu với các dòng máy đo độ cứng Rockwell điện tử hiển thị màn hình LCD cảm ứng, tích hợp máy in nhiệt, và các dòng máy đo độ cứng Brinell có độ ổn định cơ học cao. Sản phẩm của Veiyee đáp ứng đầy đủ các tiêu chuẩn ASTM và ISO khắt khe nhưng lại có mức giá cực kỳ cạnh tranh, giúp doanh nghiệp tiết kiệm đến 40% chi phí đầu tư ban đầu so với các dòng máy của Nhật hay Châu Âu.

7.2. Phân khúc cao cấp, độ chính xác chuyên sâu – Thương hiệu TAIMECO (Đài Loan)

• • Thế mạnh: Taimeco sở hữu dải sản phẩm máy đo độ cứng vi mô Micro Vickers vô cùng xuất sắc. Hệ thống tháp quay tự động (Auto-turret), kết hợp camera phân tích kỹ thuật số độ phân giải cao và phần mềm phân tích hình ảnh thông minh trên máy tính giúp tự động đo vết lõm hình thoi, triệt tiêu hoàn toàn sai số do mắt người nhìn. Máy Taimeco có độ bền cơ học vượt trội, đáp ứng hoàn hảo tần suất làm việc liên tục 24/7.

8. CÔNG TY THIẾT BỊ MAXLAB – ĐỐI TÁC TƯ VẤN VÀ PHÂN PHỐI CHÍNH HÃNG HÀNG ĐẦU

• • Tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ sư của Maxlab được đào tạo bài bản từ chính hãng, sẵn sàng phân tích mác vật liệu, biên dạng chi tiết của khách hàng để tư vấn chính xác nên chọn thang đo nào, lực tải bao nhiêu là phù hợp, tránh lãng phí ngân sách.
  • Cung cấp giải pháp trọn gói: Không chỉ bán máy đo độ cứng, Maxlab cung cấp toàn bộ dải thiết bị phụ trợ bao gồm máy cắt mẫu, máy đúc lốc, máy mài đánh bóng mẫu, kính hiển vi kim tương và vật tư tiêu hao (giấy nhám, dung dịch kim cương, bột đúc mẫu). Bạn chỉ cần làm việc với một đầu mối duy nhất để có một phòng Lab hoàn chỉnh.
  • Dịch vụ Kỹ thuật Sau bán hàng vượt trội: Maxlab cam kết bảo hành chính hãng, cung cấp dịch vụ hiệu chuẩn (Calibration) định kỳ bằng tấm chuẩn đạt chuẩn đo lường Quốc tế, sẵn sàng hỗ trợ kỹ thuật 24/7 tại nhà xưởng của khách hàng để đảm bảo dây chuyền sản xuất của bạn không bao giờ bị gián đoạn.
