Seamark X5600 Máy Chụp X-Ray BGA
Máy chụp x-ray bga Seamark X5600 chuyên dụng kiểm tra bo mạch PCBA, phát hiện bọt khí mối hàn, nứt chip với độ chính xác cao. Xem ngay đánh giá chi tiết!
Thông tin sản phẩm
Máy Chụp X-Ray BGA Seamark X5600: Giải Pháp Đột Phá Kiểm Tra Lỗi Bo Mạch Điện Tử
Trong quy trình sản xuất và lắp ráp bo mạch điện tử (SMT), các linh kiện dạng chân bóng như BGA (Ball Grid Array), CSP hay QFN luôn là thách thức lớn đối với phòng kiểm định chất lượng. Do các mối hàn nằm ẩn hoàn toàn dưới thân linh kiện, các phương pháp kiểm tra quang học thông thường (AOI) hoàn toàn bất lực. Lúc này, máy chụp x-ray bga chuyên dụng như Seamark X5600 chính là giải pháp tối ưu giúp doanh nghiệp “nhìn xuyên thấu” và phát hiện mọi khuyết tật ẩn sâu bên trong vi mạch.
1. Tại sao doanh nghiệp cần máy chụp x-ray bga trong sản xuất?
Công nghệ đóng gói chip ngày càng thu nhỏ, mật độ chân hàn BGA ngày càng dày đặc. Chỉ một lỗi nhỏ như bọt khí (voids), dính cầu (solder bridging) hay nứt chân chì cũng có thể làm hỏng toàn bộ thiết bị.
Việc trang bị một hệ thống máy chụp x-ray bga chất lượng cao mang lại những lợi ích vượt trội:
- Kiểm tra không phá hủy (NDT): Phát hiện lỗi chính xác mà không cần cắt lớp, bóc tách hay làm hư hại đến kết cấu của sản phẩm mẫu.
- Kiểm soát chất lượng nghiêm ngặt: Đảm bảo 100% sản phẩm đầu ra đạt tiêu chuẩn trước khi xuất xưởng hoặc đóng gói thành phẩm.
- Tiết kiệm chi phí sửa chữa: Phát hiện lỗi sớm ở giai đoạn R&D hoặc QA/QC giúp giảm thiểu tỷ lệ hàng lỗi, tránh việc phải thu hồi sản phẩm hàng loạt gây tổn hại uy tín thương hiệu.
2. Đánh giá chi tiết tính năng của máy chụp x-ray bga Seamark X5600

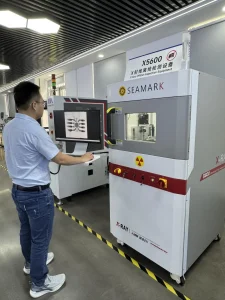

Seamark X5600 (Zhuomao) là dòng máy kiểm tra X-ray ngoại tuyến (Offline) được thiết kế chuyên biệt cho ngành điện tử, bán dẫn. Thiết bị sở hữu những ưu điểm công nghệ vượt trội so với các đối thủ cùng phân khúc.
Tiêu cự siêu nhỏ và độ phóng đại cực cao
Thiết bị sử dụng ống phóng X-ray dạng kín (Closed Tube) với dải điện áp từ 40–90kV, kết hợp cùng kích thước tiêu cự siêu nhỏ chỉ 15 μm (Micro-focus). Nhờ đó, hình ảnh thu được qua bộ cảm biến phẳng kỹ thuật số (FPD) vô cùng sắc nét. Máy có khả năng phóng đại hệ thống lên đến 800X, cho phép kỹ sư quan sát rõ ràng các chi tiết siêu vi như sợi dây vàng liên kết (bonding wire) bên trong chip IC.
Góc nhìn linh hoạt, triệt tiêu góc chết
Một điểm cộng lớn của dòng máy chụp x-ray bga này là khả năng dịch chuyển đa trục linh hoạt. Bàn đặt mẫu hỗ trợ xoay xoay, kết hợp góc nghiêng của đầu dò lên đến… Tính năng này giúp người vận hành dễ dàng quan sát hình dạng nghiêng của các viên bi chì BGA, từ đó phát hiện ra các lỗi hàn non (cold solder) hoặc lệch chân vốn rất khó thấy ở góc nhìn thẳng trực diện từ trên xuống.
Tính năng này giúp người vận hành dễ dàng quan sát hình dạng nghiêng của các viên bi chì BGA, từ đó phát hiện ra các lỗi hàn non (cold solder) hoặc lệch chân vốn rất khó thấy ở góc nhìn thẳng trực diện từ trên xuống.Thuật toán tính toán bọt khí (Voiding) tự động
Phần mềm đi kèm của Seamark X5600 tích hợp sẵn công cụ phân tích tự động thông minh. Máy có thể tự động nhận diện vùng hàn của chip BGA, tính toán chính xác tỷ lệ phần trăm lỗ rỗng (bọt khí) bên trong từng viên bi chì và hiển thị trực quan bằng màu sắc. Tính năng này giúp loại bỏ hoàn toàn sai sót do cảm quan chủ quan của con người.
3. Ứng dụng thực tế của Seamark X5600
Nhờ tính linh hoạt và độ chính xác cao, Seamark X5600 được ứng dụng rộng rãi trong nhiều tác vụ kiểm thử:
- Kiểm tra linh kiện SMT: Soi lỗi dính chân, thiếu thiếc, lệch chip BGA, QFN, Flip-Chip.
- Lĩnh vực bán dẫn: Kiểm tra cấu trúc đóng gói IC, phát hiện nứt chip, đứt gãy sợi dây liên kết vi mô.
- Chế tạo bo mạch PCB: Kiểm tra độ lệch tầng của các đường mạch ngầm bên trong bo mạch đa lớp (Multi-layer PCB).
- Ứng dụng khác: Kiểm tra các mối hàn trong linh kiện ô tô (Automotive Electronics), thiết bị y tế và module viễn thông 5G.
4. An toàn phóng xạ tiêu chuẩn quốc tế
Khi vận hành các thiết bị tia X, an toàn lao động luôn là mối quan tâm hàng đầu. Seamark X5600 được thiết kế vỏ bảo vệ bằng tấm chì dày 5mm, đảm bảo lượng tia xạ rò rỉ ra môi trường bên ngoài cực thấp ( ), đạt đầy đủ các chứng nhận quốc tế khắt khe như CE và FDA. Hệ thống khóa an toàn liên động (Safety Interlock) sẽ ngay lập tức ngắt kích hoạt tia X nếu cửa máy bị mở ra trong quá trình quét, bảo vệ tuyệt đối cho kỹ thuật viên vận hành.
5. Kết luận
Máy chụp x-ray bga Seamark X5600 là sự kết hợp hoàn hảo giữa hiệu năng mạnh mẽ, độ chính xác cao và chi phí đầu tư hợp lý. Đối với các nhà máy gia công điện tử (EMS) hay các phòng lab kiểm định chất lượng tại Việt Nam, đây chắc chắn là một khoản đầu tư đáng giá để nâng cao năng lực công nghệ và chinh phục các đơn hàng xuất khẩu khó tính.
