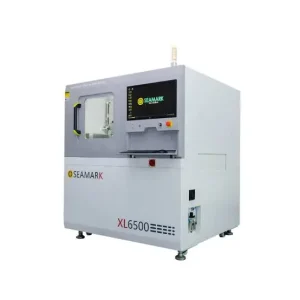

Đỉnh Cao Công Nghệ Kiểm Tra Bản Mạch: Máy Kiểm Tra X-ray AXI Tự Động XL6500B Seamark

1. Tổng Quan Về Thương Hiệu Seamark Và Bản Quyền Phân Phối Từ Thiết Bị Maxlab

2. Những Điểm Nhấn Công Nghệ Vượt Trội Trên Máy Kiểm Tra X-ray AXI Tự Động XL6500B Seamark

2.1. Ống Phóng Tia X Công Suất Cao Khép Kín (Closed Tube)

• Tiêu cự siêu nhỏ (Micro-focus 5μm): Kích thước tiêu cự cực mịn cho phép chùm tia X thấu thấu qua các lớp vật chất dày đặc mà không làm mờ biên độ ảnh. Kỹ sư có thể nhìn rõ cấu trúc vi mô bên trong mối hàn của chip.
• Không cần bảo trì định kỳ: Khác với dạng ống mở (Open Tube) phải thay bóng và hút chân không liên tục, ống phóng khép kín trên XL6500B vận hành bền bỉ, tuổi thọ lên tới hàng chục nghìn giờ giúp doanh nghiệp tiết kiệm hàng loạt chi phí vận hành ẩn.

2.2. Đầu Dò Bảng Phẳng Kỹ Thuật Số (FPD) Độ Phân Giải Cao

• Hình ảnh HD thời gian thực: Hình ảnh thu được đạt độ tương phản cực cao, phân tách rõ ràng giữa tỷ trọng của thiếc hàn, bo mạch FR4 và chân chip bằng đồng/vàng.
• Góc nghiêng linh hoạt: Hệ thống cho phép nghiêng trục quan sát linh hoạt để kiểm tra các mối hàn từ nhiều góc độ khác nhau, tránh hiện tượng các linh kiện ở mặt trên và mặt dưới bo mạch che khuất lẫn nhau khi chụp thẳng góc (2D).

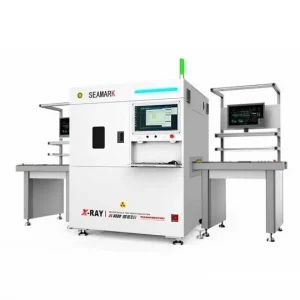

2.3. Khả Năng Vận Hành Inline Tự Động Hóa Hoàn Toàn

• Băng tải kết nối SMEMA: Tương thích hoàn toàn với tất cả các máy móc khác trong dây chuyền sản xuất của các hãng tên tuổi lớn. Bo mạch sau khi hàn xong sẽ tự động chạy vào khoang máy, được kẹp chặt cố định, quét mã vạch (Barcode) để nhận diện chương trình và tiến hành kiểm tra tự động mà không cần bất kỳ sự can thiệp thủ công nào của con người.
• Định vị chính xác bằng Laser: Máy kết hợp camera màu trực quan và hệ thống định vị bằng tia laser giúp xác định tọa độ vùng cần kiểm tra (ROI) chỉ trong vài mili-giây, đảm bảo nhịp sản xuất (Takt time) tối ưu nhất.

3. Thuật Toán Trí Tuệ Nhân Tạo AI – Bộ Não Định Hình Tương Lai Kiểm Chuẩn

• Tự động đo lường tỷ lệ bọt khí (Voiding Rate): Thuật toán tự động tính toán tổng diện tích bọt khí xuất hiện bên trong các bóng hàn BGA hoặc miếng đệm nhiệt của IGBT. Nếu tỷ lệ bọt khí vượt quá ngưỡng cài đặt trước (ví dụ 15% hoặc 25% theo chuẩn IPC-A-610), máy sẽ lập tức phân loại bo mạch đó thành dạng lỗi (NG).
• Nhận diện lỗi đoản mạch (Bridging) và hàn thiếu (Insolder): Các hiện tượng dính chân hàn liền kề gây chập mạch, hoặc mối hàn quá mỏng không đủ độ ngấu đều được AI khoanh vùng cảnh báo bằng màu sắc trực quan (Đỏ cho lỗi, Xanh cho đạt).
• Xuất tín hiệu phân loại tự động: Khi phát hiện bo mạch lỗi (NG), máy sẽ gửi tín hiệu đến bộ gạt mạch hoặc bộ lưu trữ mạch lỗi phía sau để cách ly, đảm bảo không một sản phẩm khuyết tật nào có thể lọt sang công đoạn lắp ráp tiếp theo.

4. Các Ứng Dụng Thực Tế Lý Tưởng Cho Model XL6500B

• Sản xuất Điện tử Ô tô (Automotive Electronics): Kiểm tra các hộp điều khiển ECU, hệ thống radar, cảm biến an toàn đòi hỏi độ tin cậy tuyệt đối 100%, không cho phép sai số.
• Mô-đun Công suất Cao IGBT / Mosfet: Phân tích độ phủ thiếc hàn dưới các phiến tản nhiệt công suất, tránh nguy cơ cháy nổ do quá nhiệt cục bộ tại các vị trí bị bọt khí lớn.
• Đóng gói chip bán dẫn & Đèn LED: Kiểm tra dây dẫn siêu mảnh (Wire bonding) bên trong cấu trúc chip LED công suất lớn và các linh kiện bán dẫn thế hệ mới.
• Thiết bị Viễn thông & Máy tính: Kiểm tra các bo mạch chủ PCBA kích thước lớn với hàng ngàn linh kiện BGA, chân cắm xuyên lỗ (PTH) mật độ dày đặc.

5. Tại Sao Doanh Nghiệp Nên Đầu Tư Vào XL6500B Qua Thiết Bị Maxlab?

1. Cam kết chất lượng chính hãng: Thiết bị nhập khẩu nguyên chiếc từ Seamark, có đầy đủ giấy tờ chứng nhận CO, CQ, và chứng nhận an toàn bức xạ từ các cơ quan thẩm quyền.
2. Hỗ trợ kỹ thuật 24/7: Đội ngũ kỹ sư ứng dụng của Maxlab được đào tạo trực tiếp từ nhà máy Seamark, sẵn sàng xử lý sự cố từ xa hoặc có mặt tận nơi trong thời gian ngắn nhất, đảm bảo dây chuyền sản xuất không bị gián đoạn (Downtime).
3. Giải pháp phần mềm linh hoạt: Hỗ trợ cập nhật các phiên bản thuật toán AI mới nhất từ Seamark, giúp máy ngày càng thông minh hơn theo thời gian sử dụng.
4. Hệ thống phần cứng có thể nâng cấp mở rộng: Tùy theo nhu cầu tương lai, doanh nghiệp có thể nâng cấp thêm tính năng ghép ảnh tự động diện rộng (Image Stitching) hoặc tích hợp mô-đun Industrial CT để dựng hình ảnh 3D cắt lớp mối hàn siêu chi tiết.

Kết Luận
