EnglishHướng dẫn sử dụng
Phương Pháp Chuẩn Bị Mẫu EDXRF: Ép Viên Hay Nung Chảy?
20
Th9
Th9
Phương Pháp Chuẩn Bị Mẫu EDXRF: Bí Quyết Tối Ưu Độ Chính Xác Cho Phòng Thí Nghiệm
Trong kỷ nguyên công nghiệp 4.0, phân tích XRF (Huỳnh quang tia X) đã trở thành một kỹ thuật không thể thiếu trong kiểm soát chất lượng và nghiên cứu vật liệu. Từ ngành sản xuất xi măng, khai khoáng địa chất cho đến kiểm định môi trường, công nghệ này mang lại khả năng phân tích định lượng và định tính nhanh chóng. Tuy nhiên, một thực tế mà mọi kỹ thuật viên đều biết: Kết quả phân tích chỉ chính xác khi mẫu được chuẩn bị đúng cách.
Bài viết này sẽ đi sâu vào các phương pháp chuẩn bị mẫu EDXRF, giải pháp ứng dụng mô hình cải tiến khoa học, và cách thiết bị Maxlab giúp doanh nghiệp đột phá năng suất phòng lab.

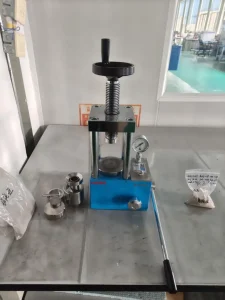

Phương Pháp Chuẩn Bị Mẫu EDXRF
1. Tại Sao Phương Pháp Chuẩn Bị Mẫu EDXRF Lại Quyết Định Độ Chính Xác?
EDXRF (Energy Dispersive X-ray Fluorescence – Huỳnh quang tia X tán sắc năng lượng) là kỹ thuật đo cường độ tia X thứ cấp phát ra từ mẫu khi bị kích thích bởi một nguồn tia X sơ cấp. Hệ thống máy dò sẽ ghi nhận năng lượng này để định danh và định lượng các nguyên tố có trong mẫu.
Tuy nhiên, tia X có độ đâm xuyên giới hạn. Thiết bị chủ yếu thu thập tín hiệu từ lớp bề mặt của mẫu (vài micromet đến vài milimet tùy thuộc vào ma trận và năng lượng nguyên tố). Do đó, nếu bề mặt mẫu không đồng nhất, kết quả thu được sẽ bị sai lệch nghiêm trọng do các yếu tố:
- Hiệu ứng kích thước hạt: Các hạt có kích thước khác nhau làm tán xạ tia X không đều.
- Hiệu ứng khoáng vật học: Cấu trúc tinh thể khác nhau ảnh hưởng đến cường độ vạch phổ.
- Hiệu ứng ma trận: Sự che chắn hoặc kích thích lẫn nhau giữa các nguyên tố trong mẫu.
Chính vì vậy, việc lựa chọn và thực hiện đúng phương pháp chuẩn bị mẫu EDXRF là điều kiện tiên quyết để loại bỏ các sai số này.
2. So Sánh Hai Phương Pháp Chuẩn Bị Mẫu EDXRF Phổ Biến Nhất
Tùy thuộc vào trạng thái vật lý của mẫu ban đầu và yêu cầu về độ chính xác, kỹ thuật viên thường lựa chọn giữa hai phương pháp kinh điển: Ép viên (Pressed Pellets) và Nung chảy (Fused Beads).
Phương pháp Ép viên (Pressed Pellets)

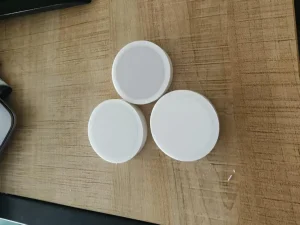

Phương Pháp Chuẩn Bị Mẫu EDXRF: Mẫu ép viên
Đây là quy trình nghiền mịn mẫu rắn (đất, đá, xi măng, quặng), trộn với một chất kết dính phù hợp (như sáp mài, cellulose), sau đó đưa vào khuôn ép dưới lực nén cao (thường từ 10 đến 30 tấn) để tạo thành các viên đĩa phẳng, mịn.
- Ưu điểm: Tốc độ chuẩn bị cực nhanh, chi phí vận hành thấp, quy trình vận hành đơn giản và hoàn toàn không phá hủy mẫu (có thể lưu mẫu để đo lại).
- Nhược điểm: Vẫn giữ nguyên cấu trúc hạt và khoáng vật ban đầu. Do đó, phương pháp này dễ bị ảnh hưởng bởi hiệu ứng ma trận và bị hạn chế độ chính xác khi đo các nguyên tố nhẹ như Na, Mg.
Phương pháp Nung chảy (Fused Beads)

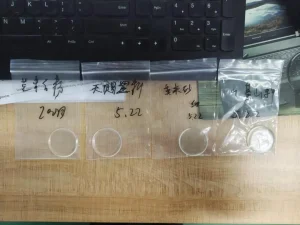

Phương Pháp Chuẩn Bị Mẫu EDXRF: mẫu nung chảy
Đối với các mẫu có cấu trúc địa chất phức tạp hoặc đòi hỏi độ chính xác tuyệt đối, nung chảy là “tiêu chuẩn vàng”. Mẫu bột được trộn với chất trợ dung (thường là Lithium Tetraborate hoặc Lithium Metaborate) theo tỷ lệ nhất định, sau đó nung ở nhiệt độ cao (1000°C – 1200°C) trong chén nung bạch kim. Hỗn hợp nóng chảy sau đó được đổ vào khuôn và làm nguội nhanh để tạo thành một đĩa thủy tinh đồng nhất, vô định hình.
- Ưu điểm: Loại bỏ hoàn toàn hiệu ứng kích thước hạt và hiệu ứng khoáng vật. Đĩa thủy tinh thu được có độ đồng nhất tuyệt đối, cho kết quả phân tích XRF đạt độ chính xác tối đa, đặc biệt là các nguyên tố chính (Fe₂O₃, SiO₂, Al₂O₃).
- Nhược điểm: Chi phí đầu tư thiết bị và vật tư tiêu hao (chén bạch kim, chất trợ dung) cao. Quy trình phức tạp, tốn thời gian và phá hủy hoàn toàn mẫu ban đầu.
| Tiêu chí so sánh | Phương pháp Ép viên (Pressed Pellets) | Phương pháp Nung chảy (Fused Beads) |
|---|---|---|
| Độ chính xác | Trung bình đến Khá | Xuất sắc (Tối đa) |
| Thời gian thực hiện | 3 – 5 phút / mẫu | 15 – 30 phút / mẫu |
| Chi phí trên mỗi mẫu | Rất thấp | Cao |
| Xử lý nguyên tố nhẹ | Bị hạn chế | Rất tốt |
| Yêu cầu kỹ năng | Cơ bản | Khá đến Giỏi |
3. Ứng Dụng Mô Hình DFAIC Trong Tối Ưu Quy Trình Chuẩn Bị Mẫu
Để chuẩn hóa quy trình và giảm thiểu tỷ lệ lỗi trong phân tích XRF, nhiều phòng thí nghiệm tiên tiến hiện nay đã áp dụng mô hình cải tiến liên tục DFAIC (Define – Measure – Analyze – Improve – Control). Cụ thể:
- Define (Xác định): Xác định rõ mục tiêu phân tích. Ví dụ: Cần kiểm tra nhanh hàm lượng kim loại nặng trong đất (chọn ép viên) hay cần phân tích chuẩn xác thành phần clinker xi măng (chọn nung chảy).
- Measure (Đo lường): Ghi nhận các thông số hiện tại của quy trình chuẩn bị mẫu như kích thước hạt sau khi nghiền, lực ép viên, nhiệt độ nung, tỷ lệ chất kết dính/chất trợ dung.
- Analyze (Phân tích): Đánh giá các nguyên nhân gây sai số phổ. Liệu đỉnh phổ bị nhiễu là do bề mặt viên ép bị rỗ, hay do đĩa nung chảy bị bọt khí?
- Improve (Cải tiến): Đưa ra giải pháp khắc phục. Thay đổi thời gian nghiền mẫu để hạt mịn hơn, hoặc nâng cấp hệ thống chuẩn bị mẫu tự động để đồng đều hóa lực ép và nhiệt độ nung.
- Control (Kiểm soát): Thiết lập quy trình vận hành tiêu chuẩn (SOP), thường xuyên chạy mẫu chuẩn (CRM) để đảm bảo hệ thống luôn hoạt động ổn định trong dải sai số cho phép.
4. Đột Phá Năng Suất Phòng Lab Với Thiết Bị Chuẩn Bị Mẫu Maxlab
Việc áp dụng lý thuyết vào thực tế đòi hỏi một nền tảng phần cứng mạnh mẽ và tin cậy. Dòng thiết bị xử lý mẫu Maxlab chính là câu trả lời toàn diện cho các thách thức trong khâu chuẩn bị mẫu EDXRF.
Được thiết kế chuyên biệt để đáp ứng các tiêu chuẩn khắt khe của mô hình DFAIC, thiết bị Maxlab mang lại những giá trị vượt trội:
Máy nghiền mẫu siêu mịn Maxlab
Để loại bỏ hiệu ứng kích thước hạt trong phương pháp ép viên, Maxlab cung cấp các dòng máy nghiền tốc độ cao với bộ cối nghiền làm từ vật liệu siêu cứng (Tungsten Carbide, Chrome Steel). Thiết bị đảm bảo đưa kích thước hạt lý thuyết xuống dưới 50 micromet chỉ trong vài chục giây, tạo điều kiện hoàn hảo cho bước ép viên tiếp theo.
Máy ép viên tự động Maxlab
Kiểm soát lực nén là yếu tố cốt lõi của khâu tạo viên đĩa. Máy ép viên Maxlab được trang bị hệ thống điều khiển kỹ thuật số, cho phép thiết lập chính xác lực ép (lên đến 40 tấn) và thời gian giữ lực. Điều này giúp loại bỏ hoàn toàn sai số do con người, đảm bảo mọi viên mẫu đều có độ dày, mật độ và độ phẳng bề mặt đồng nhất như một.
Hệ thống nung chảy mẫu tự động Maxlab
Đối với phương pháp nung chảy, kiểm soát nhiệt độ và quỹ đạo lắc của chén nung là chìa khóa để đuổi hoàn toàn bọt khí và hòa tan mẫu triệt để. Hệ thống nung chảy Maxlab sử dụng công nghệ gia nhiệt cảm ứng hoặc gia nhiệt điện trở tiên tiến, kiểm soát nhiệt độ theo thời gian thực với sai số dưới 1°C. Các chương trình lắc, đổ khuôn tự động giúp tạo ra những đĩa thủy tinh hoàn hảo, không vết nứt, sẵn sàng cho những phép đo EDXRF nhạy bén nhất.
5. Kết Luận
Phương pháp chuẩn bị mẫu EDXRF không đơn thuần là một bước kỹ thuật phụ trợ, mà chính là nền móng quyết định giá trị của toàn bộ quá trình phân tích XRF. Tùy thuộc vào bài toán chi phí và yêu cầu kỹ thuật, doanh nghiệp có thể linh hoạt lựa chọn ép viên hoặc nung chảy. Bằng cách áp dụng tư duy hệ thống của mô hình DFAIC cùng sự đồng hành của các thiết bị chuẩn bị mẫu đỉnh cao từ Maxlab, phòng thí nghiệm của bạn chắc chắn sẽ tối ưu hóa được thời gian, tiết kiệm chi phí và luôn làm chủ những bộ dữ liệu phân tích chính xác nhất.
