Kính hiển vi kim tương: Giải pháp kiểm soát vi cấu trúc thép sau nhiệt luyện
24
Th9
Th9
Kính hiển vi kim tương: Giải pháp kiểm soát vi cấu trúc thép sau nhiệt luyện
Trong ngành luyện kim và gia công cơ khí chính xác, nhiệt luyện là công đoạn quyết định đến sự sống còn của cơ tính vật liệu. Tuy nhiên, làm thế nào để đảm bảo một mẻ thép sau khi tôi hoặc ủ đã đạt đúng độ cứng và độ bền mong muốn? Câu trả lời không nằm ở cảm tính, mà nằm ở việc phân tích vi cấu trúc thép dưới ống kính của một thiết bị chuyên dụng: kính hiển vi kim tương.

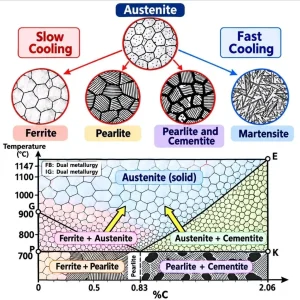

Giản đồ pha Sắt – Cacbon (Fe-C) và sự biến đổi tổ chức vi cấu trúc của thép dựa trên hàm lượng cacbon (%C)
Từ lý thuyết giản đồ đến thực tế biến đổi tổ chức pha
Để hiểu tại sao thiết bị này lại quan trọng, chúng ta cần xem xét mối quan hệ giữa nhiệt độ, hàm lượng cacbon và tốc độ làm nguội. Giản đồ pha Sắt – Cacbon cho thấy ở nhiệt độ cao, thép tồn tại ở pha Austenite dẻo. Khi tiến hành làm nguội chậm, Austenite phân rã thành Ferrite mềm hoặc Pearlite với cấu trúc sọc xếp lớp dẻo dai. Ngược lại, quá trình làm nguội nhanh (tôi thép) sẽ giữ chặt cacbon trong mạng tinh thể, tạo ra cấu trúc pha Martensite hình kim siêu cứng nhưng giòn.
Trên lý thuyết lý tưởng, giản đồ cho ta biết xu hướng biến đổi của vật liệu. Nhưng trong thực tế sản xuất, các biến số về nhiệt độ lò, thời gian giữ nhiệt hay độ thuần của môi trường làm nguội hoàn toàn có thể khiến tổ chức tinh thể bị lệch chuẩn. Lúc này, kính hiển vi kim tương chính là công cụ thực chứng duy nhất giúp kỹ sư phòng QC trực tiếp kiểm tra cấu trúc pha của vật liệu nhằm xác định mẻ hàng đạt hay lỗi.
Kính hiển vi kim tương là gì và hoạt động ra sao?
Kính hiển vi kim tương
Kính hiển vi kim tương, hay còn gọi là kính hiển vi soi kim loại, sử dụng hệ thống chiếu sáng phản xạ đặc biệt thay vì chiếu sáng truyền qua như kính hiển vi sinh học thông thường. Do bề mặt kim loại không có tính xuyên sáng, ánh sáng từ nguồn đèn sẽ đi qua hệ thống quang học, đập vào bề mặt mẫu thép (đã được mài phẳng, đánh bóng, tẩm thực hóa chất) và phản xạ ngược lại mắt người quan sát hoặc cảm biến camera.
Thiết bị này sở hữu độ phóng đại linh hoạt từ 50 lần đến hơn 1000 lần. Độ phóng đại này làm rõ từng biên giới hạt tinh thể, giúp phân biệt chính xác từng tổ chức tế vi pha lẫn bên trong lòng vật liệu.
Cấu trúc vật liệu được hiển thị bằng kính hiển vi kim tương
Những ứng dụng then chốt trong phòng kiểm chuẩn QC
Việc trang bị một hệ thống kính hiển vi soi kim loại chuẩn xác mang lại nhiều lợi ích sống còn cho các xưởng cơ khí và nhà máy luyện kim:
- Kiểm tra cấu trúc pha sau nhiệt luyện: Xác định xem quy trình tôi, ủ, ram đã chuyển biến hoàn toàn sang pha mong muốn (như Martensite) hay chưa.
- Đo kích thước hạt tinh thể: Đánh giá độ mịn của hạt theo các tiêu chuẩn quốc tế như ASTM để tiên lượng độ bền của chi tiết.
- Phát hiện sớm khuyết tật vật liệu: Nhận diện các vết nứt vi mô, rỗ khí, tạp chất phi kim loại sinh ra trong quá trình đúc hoặc cán thép.
- Tối ưu hóa thông số công nghệ: Giúp bộ phận kỹ thuật điều chỉnh lại thời gian và nhiệt độ lò dựa trên hình ảnh vi cấu trúc thực tế.
Vi cấu trúc quyết định cơ tính, và kiểm soát vi cấu trúc chính là cách tốt nhất để bảo vệ uy tín thương hiệu của doanh nghiệp. Đầu tư hệ thống kính hiển vi kim tương hiện đại kết hợp phần mềm phân tích tự động sẽ giúp tối ưu hóa năng suất kiểm định cho phòng thí nghiệm của bạn.
