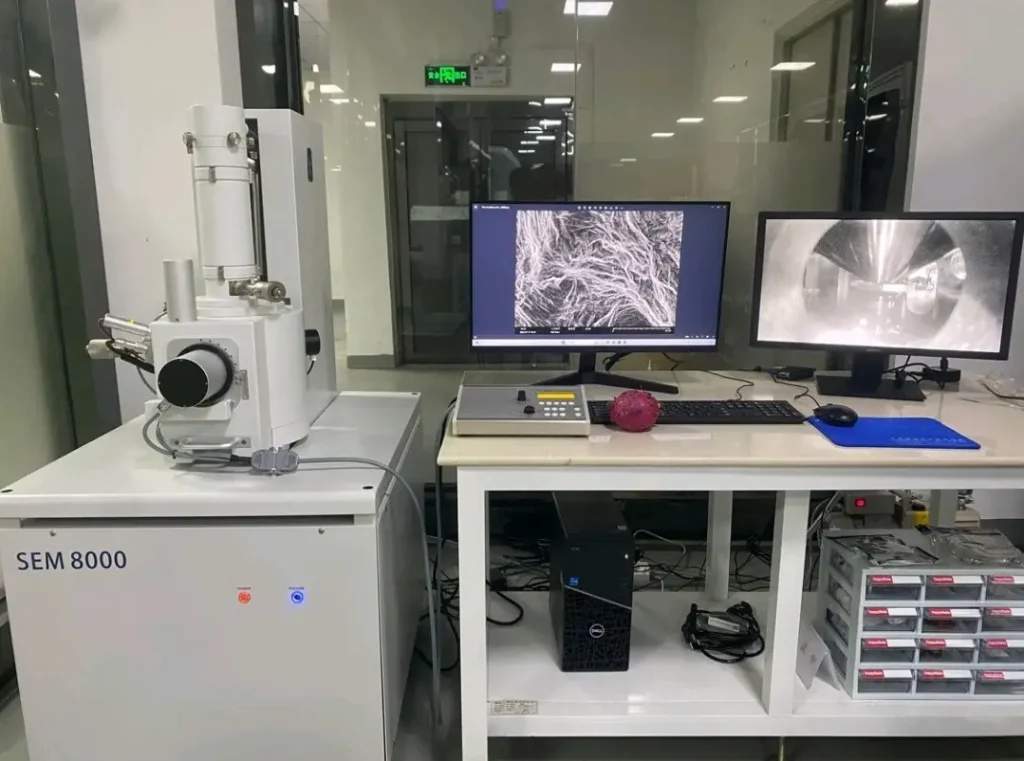

Kính Hiển Vi Điện Tử Quét (SEM): Nguyên Lý, Cấu Tạo Và Ứng Dụng Chi Tiết Từ Thiết Bị Maxlab

1. Kính hiển vi điện tử quét là gì?

• • Kính hiển vi quang học: Sử dụng ánh sáng khả kiến và các thấu kính thủy tinh để bẻ cong ánh sáng, tạo ảnh phóng đại.
  • Kính hiển vi điện tử quét: Sử dụng chùm electron có bước sóng cực ngắn (ngắn hơn ánh sáng hàng chục ngàn lần) và các thấu kính điện từ để điều khiển chùm tia.

2. Cấu tạo của kính hiển vi điện tử quét SEM

• • Súng phóng electron (Electron Gun): Đây là nơi khởi nguồn của chùm tia điện tử. Bộ phận này sử dụng một nguồn phát (như dây tóc Vonfram – Tungsten filament hoặc súng phát xạ trường FEG) kết hợp với điện áp cực đại để gia tốc và phóng các electron ra ngoài với động năng cực lớn.
  • Hệ thống thấu kính điện từ (Electromagnetic Lenses): Gồm thấu kính hội tụ (Condenser Lenses) và thấu kính vật (Objective Lens). Thay vì dùng thủy tinh, các thấu kính này là các cuộn dây điện từ tạo ra từ trường, có nhiệm vụ thu nhỏ đường kính của chùm electron từ súng phóng thành một điểm siêu vi (chỉ vài nanomet) và định hướng nó đi thẳng xuống mẫu vật.
  • Cuộn quét (Scan Coils): Bộ phận này điều khiển chùm điểm electron dịch chuyển (quét) qua lại trên bề mặt mẫu theo một ma trận lưới gồm các dòng và cột một cách chính xác.
  • Buồng mẫu và giá đỡ (Sample Chamber & Stage): Không gian cơ khí kín để chứa mẫu vật cần phân tích. Giá đỡ mẫu thông thường được thiết kế chuyển động linh hoạt tự động trên cả 5 trục (X, Y, Z, Quay – Rotate, Nghiêng – Tilt), giúp kỹ thuật viên dễ dàng thay đổi góc quan sát của mẫu.
  • Hệ thống đầu dò (Detectors): Đây là cơ quan thu nhận thông tin, đóng vai trò quan trọng nhất trong việc chuyển đổi các tương tác vật lý thành tín hiệu hình ảnh để hiển thị trên màn hình máy tính.
  • Hệ thống chân không (Vacuum System): Toàn bộ cột ống kính và buồng mẫu của kính hiển vi điện tử quét SEM bắt buộc phải hoạt động trong môi trường chân không cao. Nếu có không khí, các phân tử khí sẽ va chạm và làm chệch hướng chùm electron, khiến phép đo không thể thực hiện và làm cháy súng phát xạ.

3. Nguyên lý kính hiển vi điện tử quét hoạt động ra sao?

1. 1. Súng phóng phát ra chùm electron, được gia tốc bởi điện áp tăng tốc (thường từ 1kV đến 30kV) để lao xuống ống kính.
   2. Hệ thống thấu kính điện từ nén chùm electron này thành một chùm tia điểm siêu mảnh và siêu hội tụ.
   3. Cuộn quét bắt đầu lái chùm tia điểm này quét liên tục trên một vùng bề mặt mẫu theo dạng lưới (tương tự như cách vẽ hình trên màn hình tivi cổ điển).
   4. Khi chùm electron năng lượng cao va chạm với các nguyên tử của mẫu vật, nó sẽ kích thích các electron bên trong mẫu và làm phát xạ ra các loại tín hiệu điện tử khác nhau từ bề mặt.
   5. Hệ thống đầu dò gom các tín hiệu phát xạ này lại, xử lý thành tín hiệu điện và truyền về máy tính. Phần mềm sẽ đồng bộ hóa tốc độ quét của chùm tia với tốc độ hiển thị điểm ảnh trên màn hình, từ đó tái tạo lại một bức ảnh bề mặt hoàn chỉnh với hiệu ứng chiều sâu lập thể 3D rõ nét.

4. Phân biệt các loại tín hiệu thu được: SE, BSE và EDS

Điện tử thứ cấp (Secondary Electrons – SE)

Điện tử tán xạ ngược (Backscattered Electrons – BSE)

Phổ kế tán sắc năng lượng tia X (EDS / EDX)

5. Các ứng dụng của kính hiển vi SEM trong công nghiệp hiện đại

Kính Hiển Vi Điện Tử Quét Để bàn

• • Ngành điện tử và bán dẫn: Thiết bị giúp kiểm tra chất lượng các đường mạch in siêu nhỏ trên bảng mạch PCB, các mối hàn vi mô trên chip bán dẫn, cấu trúc lớp mạ của tụ gốm đa lớp (MLCC) và phát hiện các lỗi đoản mạch ngầm.
  • Khoa học và công nghệ vật liệu: Hỗ trợ nghiên cứu hình thái của các hạt nano, kiểm tra cấu trúc màng mỏng polyme, phân tích vật liệu composite, gốm kỹ thuật cao và sợi carbon siêu bền.
  • Luyện kim và cơ khí chế tạo: Ứng dụng phổ biến trong việc phân tích bề mặt gãy của kim loại (fractography). Qua đó giúp các kỹ sư tìm ra nguyên nhân vật liệu bị mỏi, đứt gãy hay ăn mòn để cải tiến chất lượng cơ khí.
  • Nghiên cứu năng lượng xanh: Phân tích sự biến đổi bề mặt cấu trúc vi mô của vật liệu phân cực trong pin Lithium-ion, pin năng lượng mặt trời sau nhiều chu kỳ sạc xả, giúp nâng cao tuổi thọ pin.
  • Giám định hình sự và pháp y: Dùng để phân tích dư lượng thuốc súng bám trên tay nghi phạm, các mảnh kính vỡ siêu vi, sợi vải, sơn xe hoặc các bằng chứng vật chứng cơ học ở cấp độ vi mô.

6. Thiết bị Maxlab – Giải pháp kính hiển vi điện tử quét uy tín hàng đầu

• • Thiết bị nhập khẩu chính hãng, đầy đủ CO/CQ, đạt tiêu chuẩn kiểm định quốc tế.
  • Đội ngũ kỹ sư dày dặn kinh nghiệm hỗ trợ khảo sát phòng đặt máy, thiết kế hệ thống giảm chấn, lắp đặt hệ thống bơm chân không tiêu chuẩn.
  • Bàn giao công nghệ và đào tạo kỹ thuật viên vận hành chi tiết, bài bản từ lý thuyết đến thực hành thực tế.
  • Chính sách hậu mãi chuyên nghiệp, cung cấp linh kiện thay thế chính hãng (như dây tóc phát electron – filament) và hỗ trợ xử lý sự cố kỹ thuật kịp thời, đảm bảo máy luôn vận hành liên tục.
