Kính hiển vi kim tương ba thị kính truyền qua và phản xạ BS-6060TRF (LED)
Kính hiển vi kim tương BS-6060TRF(LED) được phát triển dành cho nghiên cứu với nhiều thiết kế tiên phong cả về hình thức và chức năng. Sở hữu trường nhìn rộng, độ phân giải cao và các thấu kính luyện kim bán tiêu sắc trường sáng/tối, nó được thiết kế để cung cấp giải pháp phát hiện lý tưởng và thiết lập một tiêu chuẩn mới trong lĩnh vực công nghiệp.
Thông tin sản phẩm
Kính hiển vi kim tương BS-6060TRF(LED) được phát triển dành cho nghiên cứu với nhiều thiết kế tiên phong cả về hình thức và chức năng. Sở hữu trường nhìn rộng, độ phân giải cao và các thấu kính luyện kim bán tiêu sắc trường sáng/tối, nó được thiết kế để cung cấp giải pháp phát hiện lý tưởng và thiết lập một tiêu chuẩn mới trong lĩnh vực công nghiệp.
Tính năng

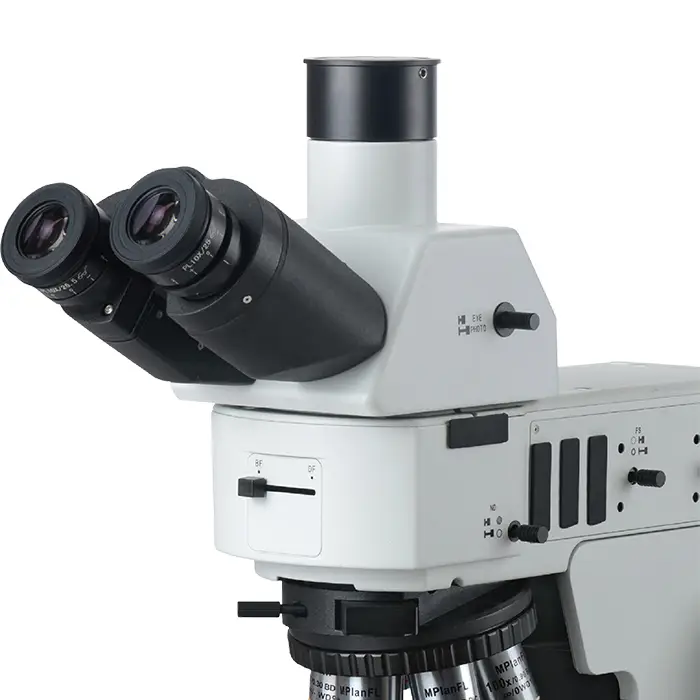

1. Đầu quan sát với nhiều tỷ lệ chia ảnh
Đầu quan sát được thiết kế với nhiều tùy chọn tỷ lệ chia ảnh. Với hệ thống tạo ảnh chùm tia rộng, trường nhìn siêu rộng 26,5mm được cung cấp.
Đầu ba thị kính với ảnh thẳng đứng, tỷ lệ chia ảnh: Hai thị kính: Ba thị kính = 100:0 hoặc 0:100. Hướng chuyển động của mẫu vật giống như hướng quan sát.
Đầu ba thị kính với ảnh đảo ngược, tỷ lệ chia ảnh: Hai thị kính: Ba thị kính = 100:0 hoặc 20:80 hoặc 0:100. Ngoại trừ việc tập trung 100% ánh sáng vào ống thị kính hoặc ống camera, còn có một tùy chọn khác là tập trung 20% ánh sáng vào ống thị kính và 80% vào ống camera, cho phép quan sát qua thị kính và xuất ảnh cùng một lúc.
2. Hệ thống phân cực

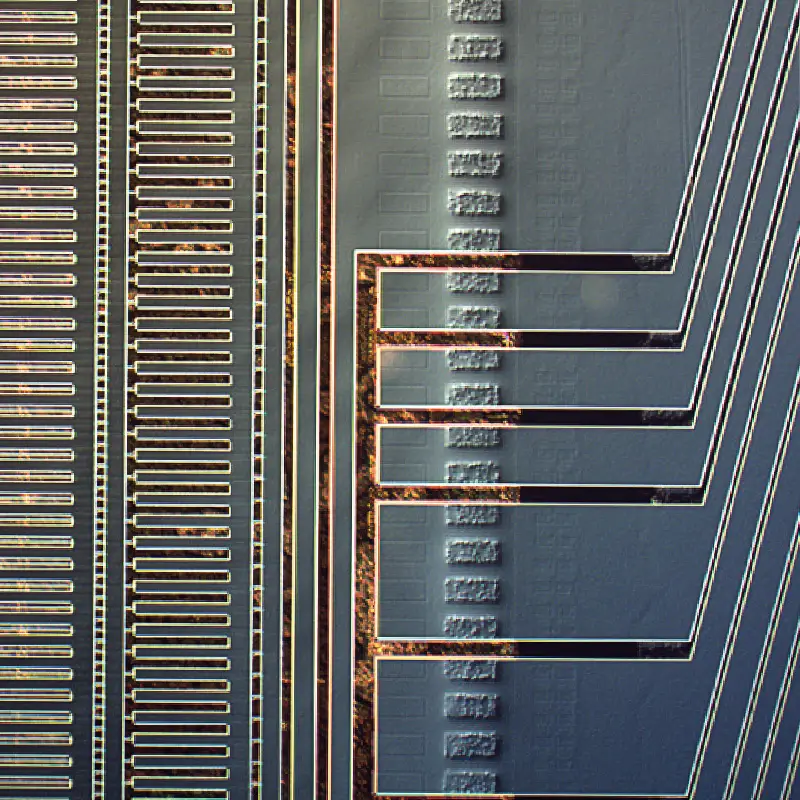

Bộ phân cực và bộ phân tích trong hệ thống phân cực giúp loại bỏ ánh sáng lạc trong quá trình phát hiện chất bán dẫn và mạch in, cho phép thu được hình ảnh chi tiết rõ nét. Có hai tùy chọn: bộ phân tích cố định và bộ phân tích xoay được.
Mẫu vật có thể được quan sát ở các góc phân cực khác nhau với bộ phân tích xoay 360°. Ngoài ra, hệ thống phân cực này có thể được nâng cấp lên hệ thống tương phản giao thoa vi sai Nomarski sau khi lắp đặt bộ phận DIC mới được phát triển.
3. Hệ thống tương phản giao thoa vi sai Nomarski (DIC)

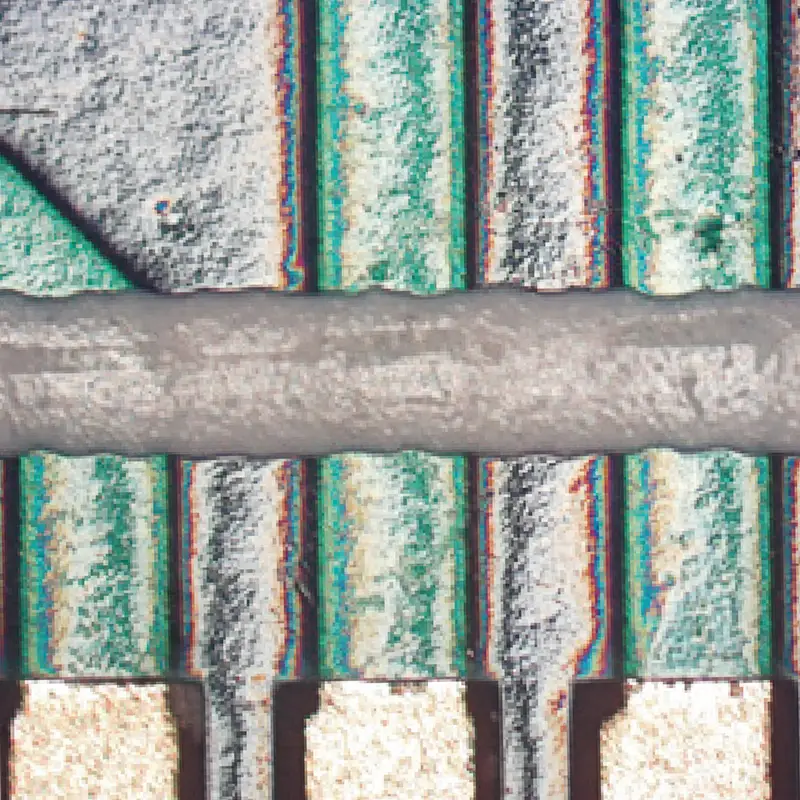

Những chỗ gồ ghề nhỏ li ti trên bề mặt mà không thể nhìn thấy trong trường sáng, có thể được phát hiện bằng cách sử dụng phụ kiện DIC để tạo nền tương phản cao. Nó được sử dụng rộng rãi để kiểm tra các hạt dẫn điện của màn hình LCD, vết xước trên bề mặt đĩa chính xác.

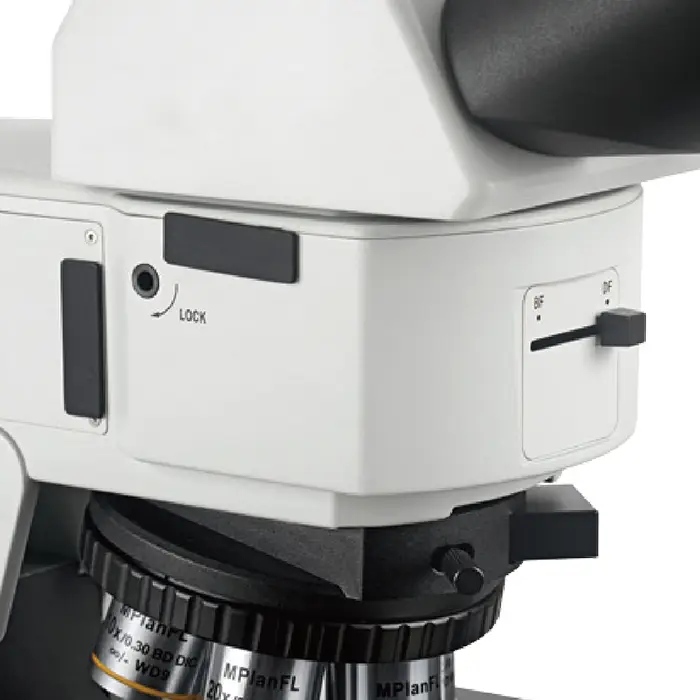

4. Mối liên hệ giữa bộ lọc mật độ trung tính và công tắc chuyển đổi giữa trường sáng và trường tối
Mối liên hệ giữa bộ lọc mật độ trung tính và công tắc chuyển đổi giữa trường sáng và trường tối: Cần gạt phía trước đèn chiếu được sử dụng để chuyển đổi giữa chế độ trường sáng và trường tối, và nó hoạt động song song với bộ lọc mật độ trung tính (ND50). Khi bạn chuyển từ trường tối sang trường sáng, bộ lọc ND50 tích hợp sẽ đảm nhiệm vai trò làm giảm cường độ ánh sáng. Khoa học hơn và thoải mái hơn.

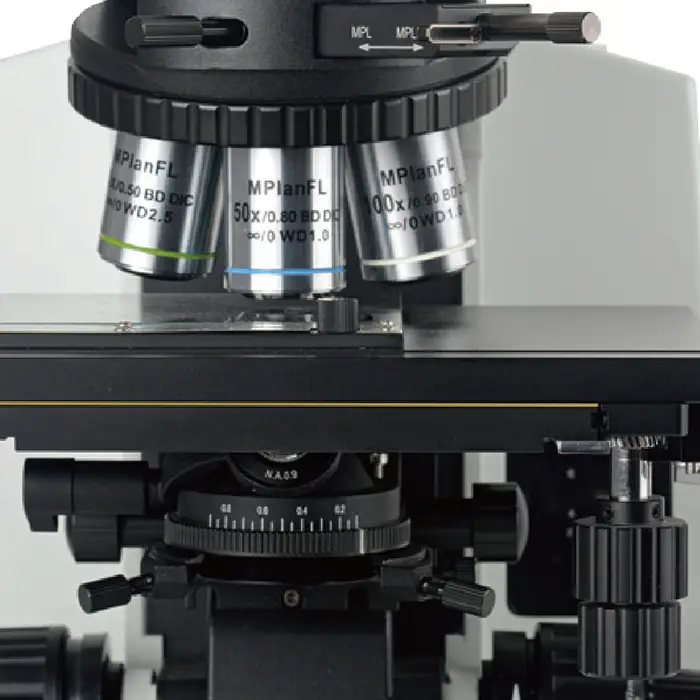

5. Nhiều lựa chọn cho bộ phận gắn vật kính (Tosepiece)
Bộ phận gắn vật kính mới giúp giảm góc giữa trục quang học và trục quay xuống còn 15°, cải thiện độ chính xác của việc căn chỉnh và đồng tiêu cự, đồng thời có vẻ ngoài nhỏ gọn hơn. Có thể lắp ráp tối đa bảy vật kính cùng một lúc. Có thể đạt được độ phóng đại liên tục và hợp lý từ thấp đến cao.
6. Thiết kế tiện dụng
Cường độ ánh sáng có thể được điều chỉnh linh hoạt bằng thiết bị điều chỉnh độ sáng nằm ở phía bên phải của khung. Màn hình hiển thị điện áp hoàn toàn bằng kỹ thuật số. Việc điều chỉnh cường độ và lấy nét đồng trục cùng lúc giúp nâng cao hiệu quả công việc. Có thể chuyển đổi giữa chiếu sáng phản xạ hoặc truyền qua bằng nút trên màn hình điều chỉnh độ sáng kỹ thuật số. Sử dụng nút RE-SET để giữ cường độ ánh sáng ở mức khoảng 8V (có ký hiệu máy ảnh trên màn hình điều chỉnh độ sáng), đây là điện áp tối ưu cho chụp ảnh hiển vi.
Bốn giá đỡ bộ lọc tích hợp với ba bộ lọc tiêu chuẩn, một giá đỡ trống cho bộ lọc tùy chọn. Tất cả các bộ lọc có thể được di chuyển ra khỏi đường dẫn quang học bằng cách kéo cần gạt.

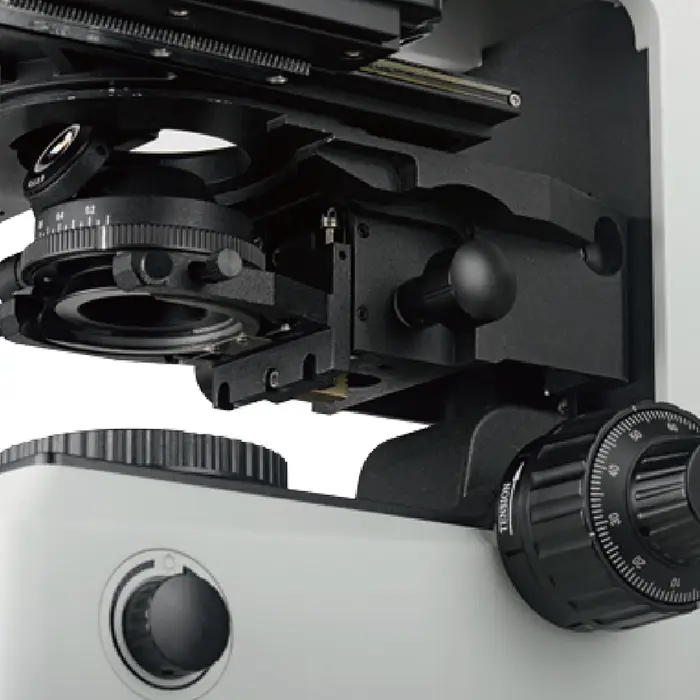

Hệ thống lấy nét đồng trục vị trí thấp với điều chỉnh độ căng. Phạm vi thô là 25mm và độ chính xác tinh là 0,001mm. Có thể đo chiều cao của mẫu vật nhỏ, chẳng hạn như viên bi hàn.
7. Bàn soi có điều chỉnh ở bên phải
Bàn soi cơ khí hai lớp 4 inch, có thiết bị khóa để giới hạn chuyển động trục Y. Được sử dụng rộng rãi trong việc dò tìm theo chiều ngang để tránh bỏ sót. Có thể gắn thêm tấm kính để truyền ánh sáng.
8. Bộ chiếu sáng truyền qua và phản xạ
Bộ đèn 12V 100W tuổi thọ cao với bóng đèn halogen PHILIPS 7724, cung cấp ánh sáng sáng và đồng đều. Bộ hội tụ tiêu sắc kiểu xoay ra ngoài mới (N.A.0.9) tối ưu hóa hiệu suất chiếu sáng Kohler ở độ phóng đại thấp hơn và hiệu chỉnh quang sai màu và quang sai cầu.
